Diagnostika závad řídící jednotky


 Tento návod je pro řidící jednotku vozů Kadett, VectraA, Calibra a AstraF. U novějších modelů to takto snadno vyblikávat většinou nejde.



8-mi pinový konektor 16-ti pinový konektor
Pro plnou velikost kliknut na obrázek.
 Obrázek mi dodal Erik, díky za něj.


Tabulka závad jednotky MULTEC
(JPG 550x1195 - 223 KB)

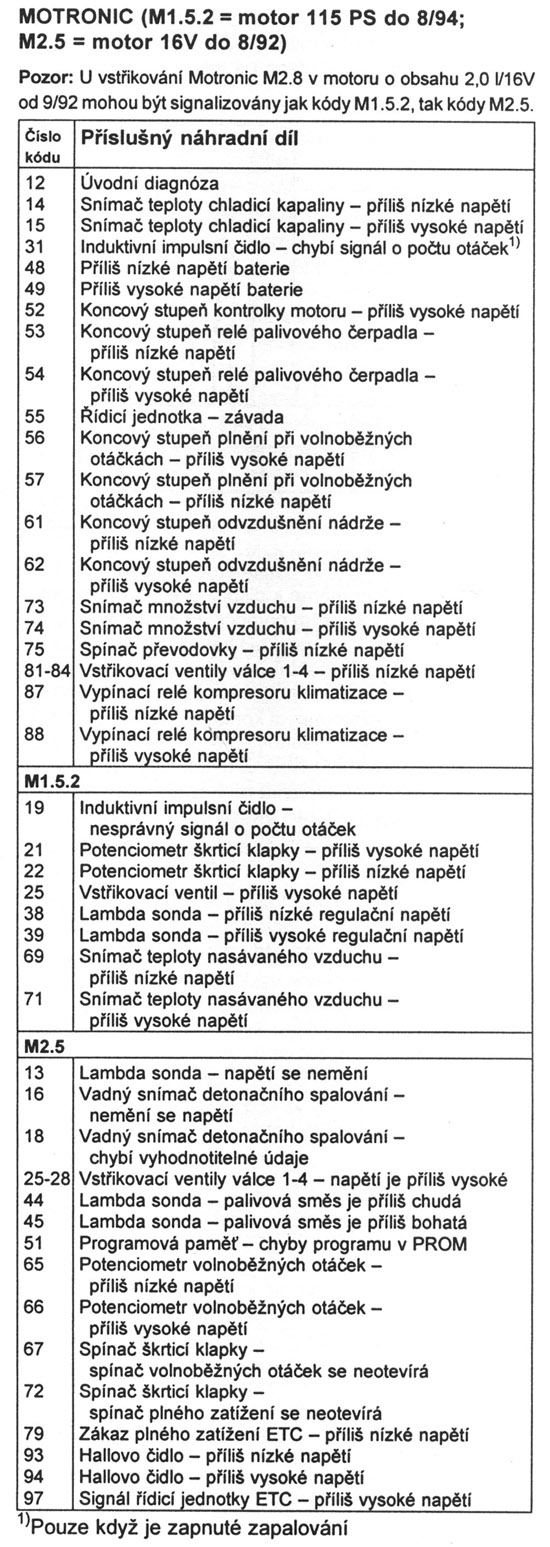

Tabulka závad jednotky MOTRONIC
(JPG 550x1547 - 249 KB)

Tabulka závad jednotky
 Siemens SIMTEC 56
(anglicky)
(JPG 800x1172 - 180 KB)

Chybové kódy pro OPEL Astra r.v. 1996 a výše (Excel)






POZOR - Pokud v paměti není uložena žádná závada, kód 12 (jako u starších verzích) se nebliká !
V opačném případě se bliká rovnou kód závady. 10 bliknutí značí číslo 0 (nula).




Diagnostika závad pomocí konektoru ALDL

Na obrázku č.1 je jedno z možných umístění diagnostického konektoru ALDL v motorovém prostoru a na obr. č 2 je rozpojený diagnostický konektor.

Po rozpojení diagnostického konektoru stačí při vypnutém zapalování vhodným předmětem (kancelářská sponka)
propojit jeho příslušné dva piny (viz obr. č 3 a 4),  po zapnutí klíčku je na příslušné kontrolce nejprve vyblikáván
 kód 1-2 a to 3x za sebou (diagnostický režim) ,  po té je vyblikáván samotný kód chybového hlášení.

Jednotlivé piny diagnostického konektoru jsou označeny písmeny abecedy z druhé strany zástrčky (viz. obr.č 5)





Obr. 1

Obr. 2

Obr. 3

Obr. 4

Obr. 5





Pro vyvolání chybových kódů ECU se propojí piny A+B a chybová hlášení jsou vyblikávána na kontrolce pro ECU na přístrojové desce.
Kódy jsou popsány níže v tabulce.



Pro vyvolání chybových kódů ABS se propojí piny A+K a chybová hlášení jsou vyblikávána  na kontrolce ABS na přístrojové desce.

Seznam chybových kódů ABS

číslo chyby

popis chyby

16

Přední levý elektromagnet - komunikace nebo spojení

17

Přední pravý elektromagnet - komunikace nebo spojení

18

Zadní elektromagnety - komunikace nebo spojení

19

Elektromagnety, relé okruhu

25

Vadný senzor ozubeného kolečka

37

Spínač brzdového světla

39

Senzor (ABS) - levý přední - vzduchová mezera/operace

41

Senzor (ABS) - levý přední - odpor/spojení

42

Senzor (ABS) - pravý přední - vzduchová mezera/operace

43

Senzor (ABS) - pravý přední - odpor/spojení

44

Senzor (ABS) - levý zadní - vzduchová mezera/operace

45

Senzor (ABS) - levý zadní - odpor/spojení

46

Senzor (ABS) - pravý zadní - vzduchová mezera/operace

47

Senzor (ABS) - pravý zadní - odpor/spojení

48

Napětí v soustavě - nízké/vysoké (alternátor/baterie)

55

Poškozená řídící jednotka
